欧式箱变、美式箱变、华式箱变三者的区别

DATE:2014-11-06 来源：点击：

　　从结构上来看，欧式箱变采用高、低压开关柜，变压器组成的方式，70年代后期从法国、德国等国引进中国的。 美式箱变从90年代引进中国，结构上将负荷开关，环网开关和熔断器结构简化放入变压器油箱浸在油中；避雷器也采用油浸式氧化锌避雷器，变压器取消油枕，油箱及散热器暴露在空气中。 华式箱变独特的R法高压联接，各单元相互独立的结构，分别设有变压器室、高压开关室、低压开关室，通过导线连成一个完整的供电系统。
　　从体积上看，欧式箱变由于内部安装常规开关柜及变压器，产品体积较大。美式箱变由于采用一体化安装体积较小。 华式箱变采用集装箱式一体机，产品体积比美式箱变大。
　　从保护方面来看，欧式箱变高压侧采用负荷开关加限流熔断器保护。发生一相熔断器熔断时，用熔断器的撞针使负荷开关三相同时分闸，避免缺相运行，要求负荷开关具有切断转移电流能力。低压侧采用负荷开关加限流熔断器保护。
　　美式箱变高压侧采用熔断器保护，而负荷开关只起投切转换和切断高压负荷电流的功能，容量较小。当高压侧出现一相熔丝熔断，低压侧的电压就降低，塑壳自动空气开关欠电压保护或过电流保护就会动作，低压运行不会发生。
　　华式箱变每相用一只熔断器代替了美式箱变的两支熔断器做保护，其最大特点是当任一相熔断器熔断之后，都会保证负荷开关跳闸而切断电源，而且只有更换熔断器后，主开关才可合闸，这一点是美式箱变所不具备的。华式箱变同美式箱变相比增加了接地开关、避雷器，接地开关与主开关之间有机械联锁，这样可以保证在进行箱变维护时人身的绝对安全。
　　从产品成本来看，欧式箱变成本高。
　　从产品降价空间看，美式箱变还存在较大降价空间，一方面美式箱变三相五柱铁心可改为三相三柱铁心，另一方面，美式箱变的高压部分可以改型后从变压器油箱内挪到油箱外，占用高压室空间。

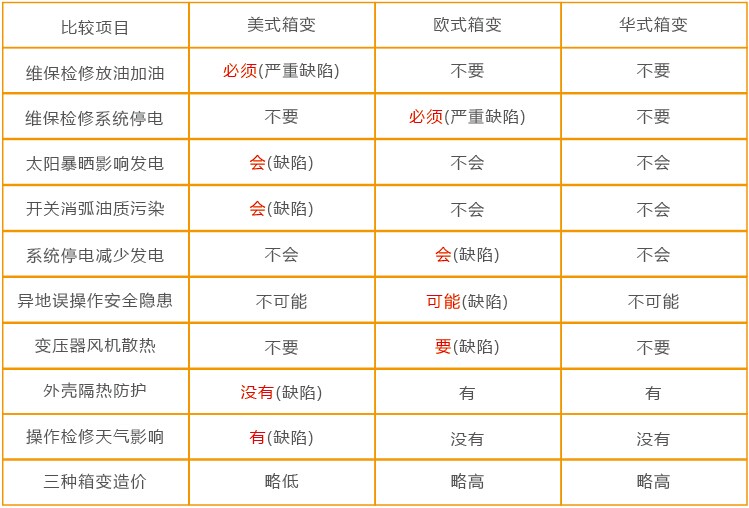

35KV美变、欧变、华变对比图
