箱式变电站的介绍与分类

　　箱式变电站（简称箱变）一般由高压室、变压器室和低压室组成。根据产品结构不同及采用元器件的不同，可分为欧式箱变、美式箱变和华式箱变（国产箱变）。箱式变电站适用于住宅小区、城市公用变、繁华闹市、施工电源等，用户可根据不同的使用条件、负荷等级选择箱式变。
一、箱式变电站的适用范围
　　第一种，主要用在城市的住宅小区、以及街道，当用电高峰期。需要增加电压时候，就需要用到我们的设备-箱式变电站了。
　　第二种，主要用于临时性的供应电量，比如在工地，在已有建筑物的情况下，我们需要改造用电设备。在野外作业的时候也是经常用到箱式变电站的，比如：工地、码头、机场等等。
二、箱式变电站分类

　　1、美式箱变：
　　1）、箱变的接线形式
　　一路或两路10KV进线；单台变压器，容量一般选用500KVA~800KVA;低压出线电缆4~6路。
　　2）、箱变的主要部件
　　变压器、10KV环网开关、10KV电缆插头、低压桩头箱体等主要部件组成。它具体积小、有造价低便于安装等优点。
　　3）、美式箱变的适用地方
　　鉴于美式箱变的结构特点和优缺点，美式箱变适用于对供电要求相对较低的多层住宅和其他不重要的建筑物的用电。根据我们的实际使用情况看，美式箱变配上小型的环网开关站后，完全适用多层住宅的供电需求。因为就是箱变发生故障，对居民的影响不大，但不适应于小高层和高层。
　　4）、美式箱变的优缺点
　　优点：体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调。可以缩短低压电缆的长度，降低线路损耗，还可以降低供电配套的造价。
　　缺点：供电可靠性低；无电动机构，无法增设配电自动化装置；无电容器装置，对降低线损不利；噪音较Ⅲ型站和Ⅴ型站要高，因为Ⅲ型站和Ⅴ型站是将变压器安放在室内，起到隔音的作用；另外，将Ⅲ型站和Ⅴ型站的集中一电磁辐射分解成多点辐射；由于不同容量箱变的土建基础不同，使箱变的增容不便；当箱变过载后或用户增容时，土建要重建，会有一个较长的停电时间，增加工程的难度。

　　2、欧式箱变：
　　1）、箱变的接线形式
　　a、单台配变形式—两路10KV进线；单台变压器容量一般在500KVA~800KVA；低压出线电缆一般为4~6路。
　　b、两台配变形式—两路10KV进线；两台变压器，每台变压器的容量在500KVA~800KKVA;低压出线电缆一般为8~12路。
　　2）、箱变的主要部件
　　变压器、10KV环网开关柜、低压电容器、低压开关等主要部件组成，相当于将Ⅲ型站的设备紧凑安装在金属的箱体内，使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要大，造价也比美式箱变要大。
　　3）、欧式箱变的适用地方
　　欧式箱变适用于多层住宅、小高层、高层和其他的较重要的建筑物。
　　4）、欧式箱变的优缺点
　　优点：噪音与Ⅲ型站和Ⅰ型站相当；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用；可以设置配电自动化，不但具有Ⅲ型站和Ⅰ型站的优点，而且还有美式箱变的主要优点。
　　缺点：体积较大，不利于安装，对小区的环境布置有一定的影响。

　　3、华式箱变
　　华式箱变由上海华声电气研究所独立研发，既不同于美式箱变也不同于欧式箱变，扬其之长避其之短。独特的R法高压联接，业界首创，拥有中国自主知识产权，充分展示华式箱变的不同凡响 ，具有安全、可靠、方便、环保等特性。目前已大量应用于光伏、风电等35KV变配电领域。
　　华式箱变亮点：
　　　　不用放油加油  免除美变烦恼
　　　　系统无需停电  发电不受影响
　　　　变压器免暴晒  发电效率更高
　　　　油质不受污染  二十年有保障
　　　　运维方便安全  恶劣天气无妨
　　　　全面隔热防护  自然通风散热

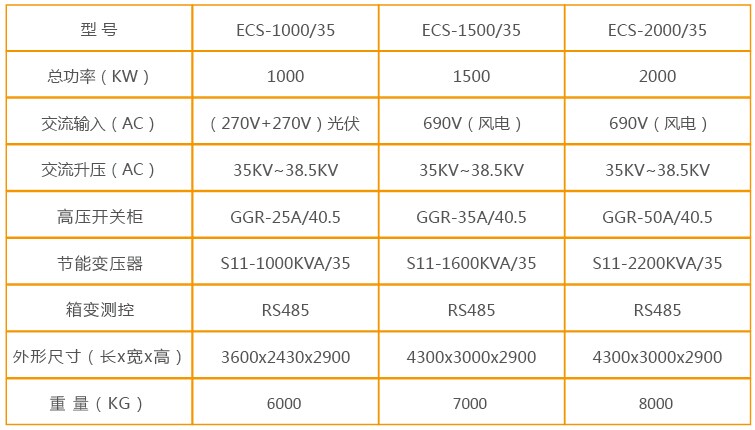

　　35KV华式箱变技术参数

　　华式箱变同美式箱变相比增加了接地开关、避雷器，接地开关与主开关之间有机械联锁，这样可以保证在进行箱变维护时人身的绝对安全。华式箱变每相用一只熔断器代替了美式箱变的两支熔断器做保护，其最大特点是当任一相熔断器熔断之后，都会保证负荷开关跳闸而切断电源，而且只有更换熔断器后，主开关才可合闸，这一点是美式箱变所不具备的。
　　华式箱变一般采用各单元相互独立的结构，分别设有变压器室、高压开关室、低压开关室，通过导线连成一个完整的供电系统。
