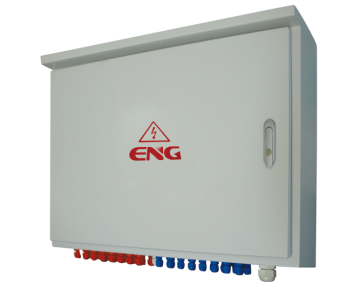

直流汇流箱
光伏汇流箱适用于中大型光伏并网发电、分布式光伏发电、光伏电站等系统，为了减少光伏组件与逆变器之间连接线、提高系统的可靠性、方便维护，在光伏组件与逆变器之间增加直流汇流的装置。ECB光伏汇流箱按照国家CGC/GF002:2010《光伏汇流箱技术规范》的要求,以标准的工业设计, 具有防雷功能。
|
|
·汇流箱选用光伏专用高压防雷器
·汇流箱选用光伏专用直流断路器
·汇流箱选用光伏专用直流熔断器
·汇流箱拥有完善的防反保护功能
应用广阔
·IP65防护等级，满足室外安装要求
·严格高低温测试，可适应最低-40℃
·红蓝系统布线，安装更便捷
配置灵活
·汇流箱置以8路，12路，16路为基本单元，可定制修改输入路数
·适用于晶硅和薄膜组件，可修改直流熔断器电流
·输入电压，最大可达到1200Vdc
ECB-16/R型光伏汇流箱技术参数：
输入路数 : 6路、8路、10路、12路、14路、16路
最大输入电压 : 1200V/DC
每路输入电流 : 6A、8A、10A、12A、16A
防护等级 : IP65
绝缘电阻 : ≥100MΩ
辅助电源 : 自供电
通讯方式 : 485监控/无线监控
检测单元 : 监测每路输入电流、输出电压、断路器状态、防雷状态、箱体温度
防反功能 : 防反二极管
环境温度 : -30℃~+45℃
海拔 : ≤2500M
体积(高×宽×深) : 400×600×160(16路)
重量(KG ) : 17
